Breve introdução

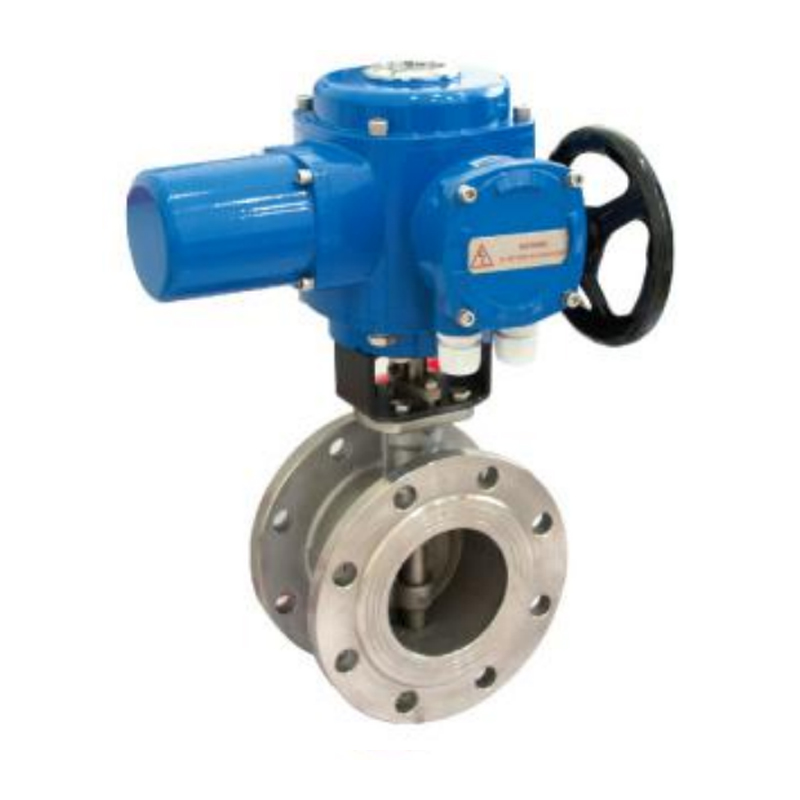

A válvula de borboleta do flange de vedação dura elétrica D941H adota um projeto de estrutura excêntrica de selo duro. Após o cálculo estrito, o anel de vedação "" - em forma de não atrito com a placa borboleta, resolvendo o problema das válvulas de borboleta excêntrica tradicionais ainda com atrito de contato deslizante na superfície de vedação no momento da abertura e fechamento de 0 a 10 graus. Ele atinge o efeito da separação da superfície de vedação da placa borboleta no momento de abertura e vedação no momento do fechamento, e estende a vida de serviço e alcança o bom desempenho de vedação.
A superfície de vedação da placa do disco é feita de soldagem à base de cobalto de ouro dura, que é resistente ao desgaste. A placa de disco de tamanho grande adota uma estrutura de estrutura com alta área de excesso de força e baixa resistência ao fluxo. Sua estrutura exclusiva permite que o "interruptor" seja concluído simplesmente girando o haste da válvula 90 °. Portanto, as válvulas de borboleta lacrada elétrica são amplamente utilizadas em oleodutos para meios corrosivos, como metalurgia, eletricidade, petróleo, químico, ar, gás, gases combustíveis e abastecimento de água e drenagem com temperaturas médias ≤ 425 ℃, como o bom dispositivo para regulação fluir e cortar fluidos. O produto está em conformidade com o padrão de teste de pressão de pressão da válvula GB/T13927-92 nacional.
Parâmetro técnico
Recursos opcionais do atuador elétrico | Comutação, integral, ajuste, inteligente |
Atuadores elétricos estão disponíveis em uma variedade de modelos | Q, DQ, QM, QC, série AKQ, série Z opcional de grande diâmetro, série AK |
tensão | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diâmetro nominal | Dn50mm ~ DN1200mm |
Pressão nominal | PN1.0MPA-PN2.5MPA |
Temperatura aplicável | -30 ~ 425 ℃ |
Conexão | Tipo flangeado |
Material corporal | Aço carbono, aço inoxidável |
Material do disco | Aço carbono, aço inoxidável, aço de liga, etc |
Forro de assento | Carboneto de tungstênio, carboneto de tungstênio, liga de níquel, compósito de grafite, ptfe |
Mídia aplicável | Água, vapor, óleo, mídia fracamente corrosiva, etc. |
Tabela de dimensão principal
DN (mm) | L | H | 1.0mpa | 1.6MPa | ||||||
D | D1 | D2 | n-t | D | D1 | D2 | n-t | |||
50 | 108 | 320 | 160 | 125 | 100 | 4-1118 | 160 | 125 | 99 | 4-1118 |
65 | 112 | 370 | 195 | 145 | 120 | 4-1118 | 180 | 145 | 118 | 4-1118 |
80 | 114 | 370 | 215 | 160 | 135 | 8-18 | 195 | 160 | 132 | 8-18 |
100 | 127 | 370 | 245 | 180 | 155 | 8-18 | 215 | 180 | 156 | 8-18 |
125 | 140 | 420 | 280 | 210 | 185 | 8-18 | 245 | 210 | 184 | 8-a23 |
150 | 140 | 505 | 335 | 240 | 210 | 8-a23 | 280 | 240 | 211 | 12-a 23 |
200 | 152 | 610 | 390 | 295 | 265 | 8-a23 | 335 | 295 | 266 | 12-a 26 |
250 | 165 | 665 | 440 | 350 | 320 | 12-a 23 | 390 | 355 | 319 | 12-a 26 |
300 | 178 | 755 | 460 | 400 | 368 | 12-a 23 | 460 | 410 | 370 | 16-a 26 |
350 | 190 | 860 | 500 | 460 | 428 | 16-a 23 | 520 | 470 | 429 | 16-a 26 |
400 | 216 | 890 | 565 | 515 | 482 | 16-a25 | 580 | 525 | 480 | 16-330 |
450 | 222 | 966 | 615 | 565 | 532 | 20-a25 | 640 | 585 | 530 | 20-33 |
