Breve introdução

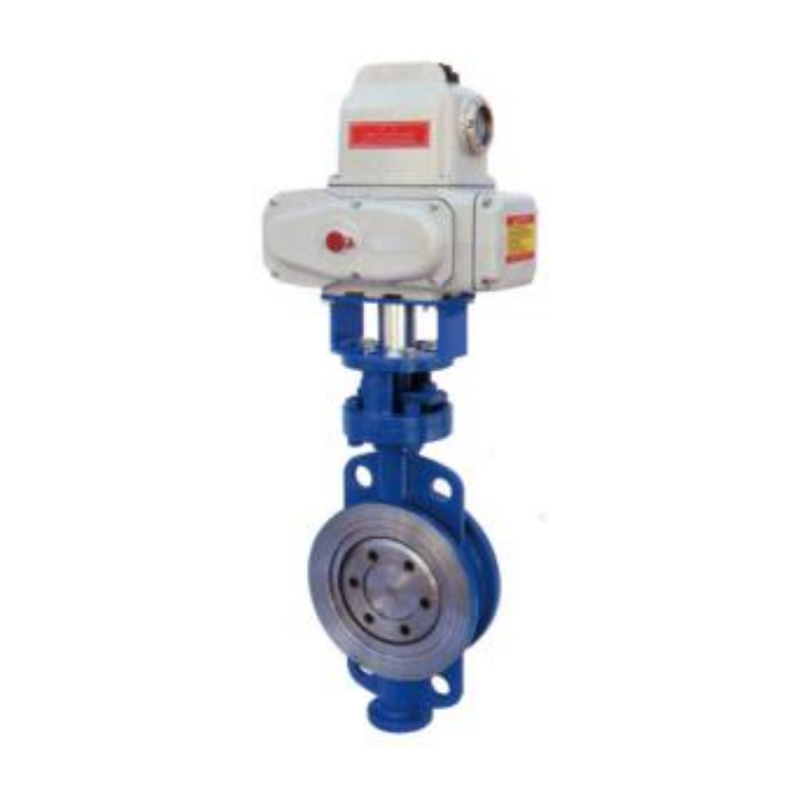

A válvula de borboleta de vedação dura elétrica D971H adota um projeto excêntrico da estrutura de vedação dura. Após o cálculo estrito, o anel de vedação em forma de "U" não tem atrito com a placa borboleta, resolvendo o problema das válvulas de borboleta excêntrica tradicionais ainda tendo atrito de contato deslizante na superfície de vedação no momento da abertura e fechamento de 0 a 10 graus . Ele atinge o efeito da separação da superfície de vedação da placa borboleta no momento de abertura e vedação no momento do fechamento, e estende a vida de serviço e alcança o bom desempenho de vedação.
A superfície de vedação da placa do disco é feita de soldagem à base de cobalto de ouro dura, que é resistente ao desgaste. A placa de disco de tamanho grande adota uma estrutura de estrutura com alta área de excesso de força e baixa resistência ao fluxo. Sua estrutura exclusiva permite que o "interruptor" seja concluído simplesmente girando o haste da válvula 90 °. Portanto, as válvulas de borboleta lacrada elétrica são amplamente utilizadas em oleodutos para meios corrosivos, como metalurgia, eletricidade, petróleo, químico, ar, gás, gases combustíveis e abastecimento de água e drenagem com temperaturas médias ≤ 425 ℃, como o bom dispositivo para regulação fluir e cortar fluidos. O produto está em conformidade com o padrão de teste de pressão de pressão da válvula GB/T13927-92 nacional.
Parâmetro técnico
Recursos opcionais do atuador elétrico | Comutação, integral, ajuste, inteligente |
Atuadores elétricos estão disponíveis em uma variedade de modelos | Q, DQ, QM, QC, série AKQ, série Z opcional de grande diâmetro, série AK |
Tensão | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diâmetro nominal | Dn50mm ~ DN1200mm |
Pressão nominal | PN1.0MPA-PN2.5MPA |
Temperatura aplicável | -30 ~ 425 ℃ |
Conexão | Par de grampo do par |
Material corporal | Aço carbono, aço inoxidável |
Material do disco | Aço carbono, aço inoxidável, aço de liga, etc |
Forro de assento | Carboneto de tungstênio, carboneto de tungstênio, liga de níquel, compósito de grafite, ptfe |
Mídia aplicável | Água, vapor, óleo, mídia fracamente corrosiva, etc. |
Tabela de dimensão principal
DN (mm) | 1.0mpa | 1.6MPa | ||||||||
L | H | D1 | D2 | n-t | L | H | D1 | D2 | n-t | |
40 | 33 | 76 | 110 | 85 | 4-1118 | 33 | 76 | 110 | 85 | 4-1118 |
50 | 43 | 85 | 125 | 100 | 4-1118 | 43 | 85 | 125 | 100 | 4-1118 |
65 | 46 | 95 | 145 | 120 | 4-1118 | 46 | 95 | 145 | 120 | 4-1118 |
80 | 49 | 110 | 160 | 135 | 4-1118 | 64 | 110 | 160 | 135 | 8-18 |
100 | 56 | 122 | 180 | 155 | 8-18 | 64 | 122 | 180 | 155 | 8-18 |
125 | 64 | 138 | 210 | 185 | 8-18 | 70 | 138 | 210 | 185 | 8-18 |
150 | 70 | 158 | 240 | 210 | 8-a 22 | 76 | 158 | 240 | 210 | 8-a 22 |
200 | 71 | 188 | 295 | 265 | 8-a 22 | 89 | 188 | 295 | 265 | 12-a 22 |
250 | 76 | 224 | 350 | 320 | 12-a 22 | 114 | 224 | 350 | 320 | 12-a 26 |
300 | 83 | 254 | 400 | 368 | 12-a 22 | 114 | 254 | 400 | 368 | 12-a 26 |
350 | 92 | 288 | 460 | 428 | 16-a 22 | 127 | 288 | 460 | 428 | 16-a 26 |
400 | 102 | 320 | 515 | 482 | 16-a 26 | 140 | 320 | 515 | 482 | 16-330 |
450 | 114 | 350 | 565 | 532 | 20-a26 | 152 | 350 | 565 | 532 | 20-330 |
500 | 127 | 388 | 620 | 585 | 20-a26 | 152 | 388 | 620 | 585 | 20-33 |
600 | 154 | 440 | 725 | 685 | 20-330 | 178 | 440 | 725 | 685 | 20-36 |
700 | 165 | 488 | 940 | 800 | 24-330 | 229 | 488 | 840 | 800 | 24-330 |
800 | 190 | 572 | 950 | 905 | 24-33 | 241 | 572 | 950 | 905 | 24-39 |
900 | 203 | 628 | 1050 | 1005 | 28-a 33 | 241 | 628 | 1050 | 1005 | 28-a 39 |
1000 | 216 | 698 | 1160 | 1115 | 28-a 36 | 300 | 698 | 1160 | 1115 | 28-442 |
1200 | 254 | 810 | 1380 | 1325 | 32-a 39 | 360 | 810 | 1380 | 1325 | 32-448 |
1400 | 279 | 940 | 1590 | 1525 | 36-442 | 390 | 940 | 1590 | 1525 | 36-448 |
1600 | 318 | 1060 | 1820 | 1750 | 40-448 | 440 | 1060 | 1820 | 1750 | 40-a 55 |
1800 | 356 | 1150 | 2020 | 1950 | 44-448 | 490 | 1150 | 2020 | 1950 | 44-a 55 |
2000 | 406 | 1265 | 2230 | 2160 | 48-a 48 | 540 | 1265 | 2230 | 2160 | 48-a 603 |
