Breve introdução

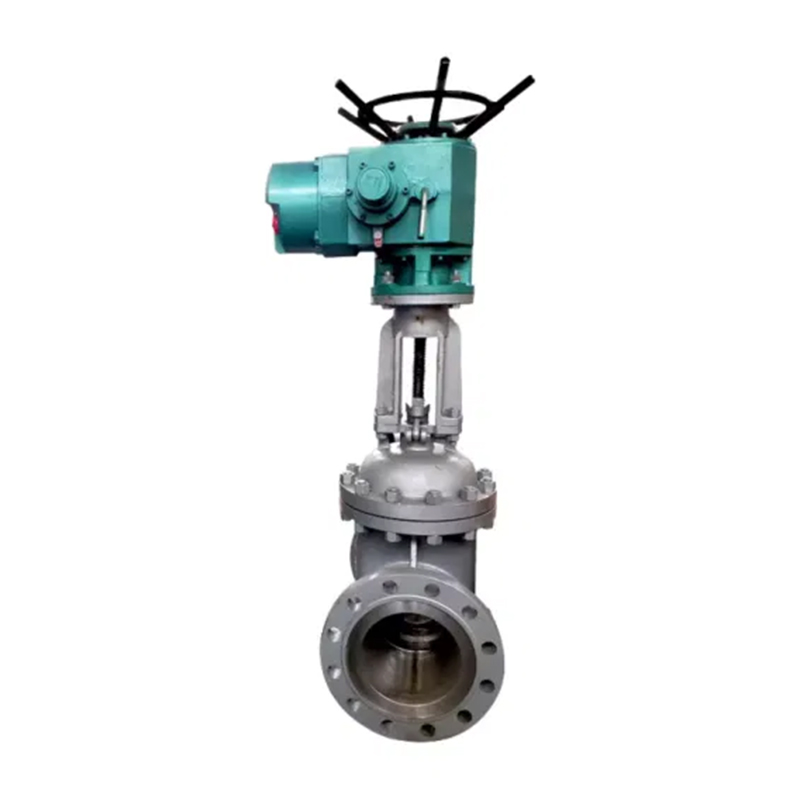

Z941H A válvula de porta elétrica é usada principalmente para válvulas de porta de conexão de flange de alta e média pressão. É adequado para pipelines de vários sistemas em usinas de petróleo, química, hidrelétrica e energia térmica com pressão nominal PN1.6 ~ 16.0MPa e temperatura de trabalho -29ºC ~ 550ºC para cortar ou conectar meios de pipeline. Os meios aplicáveis são: água, óleo, vapor, ácido, álcalis, amônia, uréia, gás natural contendo enxofre, etc. A válvula da porta pode ser instalada em tubulações horizontais ou pipelines verticais. As válvulas de portão simples e duplas devem ser instaladas em pipelines horizontais, e a roda de mão deve estar localizada acima da válvula. Não é permitido ser instalado para baixo. A direção do fluxo do meio da válvula da porta não é restrita. A conexão do flange geralmente é usada e a conexão de soldagem também é usada em ocasiões especiais. Para válvulas de portão de grande diâmetro e alta pressão, o torque de abertura e fechamento é grande. Para reduzir o torque de abertura e fechamento, a válvula de desvio pode ser instalada. A válvula de desvio é instalada fora da válvula da porta principal. Sua entrada e saída são conectadas aos dois lados da válvula da porta principal e estão interconectadas. A válvula de desvio deve ser aberta antes que a válvula principal seja aberta. Depois de entrar na válvula, a diferença de pressão antes e depois da porta da válvula da porta principal é reduzida, reduzindo assim o torque de abertura da válvula da porta principal. A seleção do diâmetro da válvula de desvio deve ser baseada nos requisitos de diâmetro da válvula principal e uso.
Parâmetro técnico
Recursos opcionais do atuador elétrico | Tipo de chave, tipo integral, tipo regulador, tipo inteligente |
Modelos opcionais de atuador elétrico | Série Z opcional, série AK |
Tensão | AC220V, AC380 |
Diâmetro nominal | Dn40mm ~ dn1000mm |
Pressão nominal | Pn1.0mpa ~ pn6.4mpa |
temperatura adequada | -30 ~ 550ºC |
Conexão | Flange |
Material do corpo da válvula | Aço fundido, aço inoxidável |
Material da placa da válvula | Aço fundido, aço inoxidável |
LINHO DE ASSENTO DE VÁLVULA | Ppl, material corporal |
Mídia aplicável | Água, óleo, vapor, ácido, álcalis, amônia, uréia, gás natural azedo, etc. |
Tabela de dimensão principal
PN (MPA) | DN (mm) | L | D | D1 | D2 | b | Z-t |
1.6 | 40 | 200 | 145 | 110 | 85 | 16 | 4-1118 |
50 | 250 | 160 | 115 | 100 | 16 | 4-1118 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-1118 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-18 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-18 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-18 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-a23 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-a 23 | |
250 | 450 | 405 | 355 | 320 | 30 | 12-a25 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-a25 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-a25 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-330 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-330 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-34 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-441 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-441 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-441 | |
900 | 1100 | 1120 | 1050 | 998 | 54 | 28-441 | |
1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-448 | |
1200 | 1300 | 1485 | 1390 | 1325 | 58 | 32-a 54 | |
2.5 | 40 | 200 | 145 | 110 | 85 | 18 | 4-1118 |
50 | 250 | 160 | 125 | 100 | 20 | 4-1118 | |
65 | 265 | 180 | 145 | 120 | 22 | 8-18 | |
80 | 280 | 195 | 160 | 135 | 22 | 8-18 | |
100 | 300 | 230 | 190 | 160 | 24 | 8-a23 | |
125 | 325 | 270 | 220 | 188 | 28 | 8-a25 | |
150 | 350 | 300 | 250 | 218 | 30 | 8-a25 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-a25 | |
250 | 450 | 425 | 370 | 332 | 36 | 12-330 | |
300 | 500 | 485 | 430 | 390 | 40 | 12-330 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-a 34 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-a34 | |
450 | 650 | 660 | 600 | 555 | 50 | 20-34 | |
500 | 700 | 730 | 660 | 610 | 52 | 20-441 | |
600 | 800 | 840 | 770 | 718 | 56 | 20-441 | |
700 | 900 | 955 | 875 | 815 | 60 | 24-448 | |
800 | 1000 | 1070 | 990 | 930 | 64 | 24-448 | |
900 | 1100 | 1180 | 1090 | 1025 | 66 | 28-a 54 | |
1000 | 1200 | 1305 | 1210 | 1140 | 68 | 28-a 58 | |
1200 | 1300 | 1525 | 1420 | 1350 | 72 | 32-a 58 |
PN (MPA) | DN (mm) | L | D | D1 | D2 | D6 | b | Z-t |
4 | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-1118 |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-1118 | |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-18 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-18 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-a23 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-a25 | |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-a25 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-330 | |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-34 | |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-a34 | |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-a34 | |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-441 | |
450 | 1050 | 680 | 610 | 560 | 524 | 60 | 20-441 | |
500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-448 | |
600 | 1350 | 890 | 795 | 730 | 678 | 62 | 20-154 | |
700 | 1450 | 995 | 900 | 835 | 768 | 68 | 24-154 | |
800 | 1650 | 1135 | 1030 | 960 | 876 | 76 | 24-158 | |
6.4 | 40 | 240 | 165 | 125 | 95 | 76 | 24 | 4-a23 |
50 | 250 | 175 | 135 | 105 | 88 | 26 | 4-a23 | |
65 | 280 | 200 | 160 | 130 | 110 | 28 | 8-a23 | |
80 | 310 | 210 | 170 | 140 | 121 | 30 | 8-a23 | |
100 | 350 | 250 | 200 | 168 | 150 | 32 | 8-a25 | |
125 | 400 | 295 | 240 | 202 | 176 | 36 | 8-330 | |
150 | 450 | 340 | 280 | 240 | 204 | 38 | 8-34 | |
200 | 550 | 405 | 345 | 300 | 260 | 44 | 12-34 | |
250 | 650 | 470 | 400 | 352 | 313 | 48 | 12-441 | |
300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-441 | |
350 | 850 | 595 | 525 | 475 | 422 | 60 | 16-441 | |
400 | 950 | 670 | 585 | 525 | 474 | 66 | 16-448 | |
450 | 1050 | 715 | 630 | 570 | 524 | 68 | 20-448 | |
500 | 1150 | 800 | 705 | 640 | 576 | 70 | 20-154 | |
600 | 1350 | 930 | 820 | 750 | 678 | 76 | 20-58 |
