Breve introdução

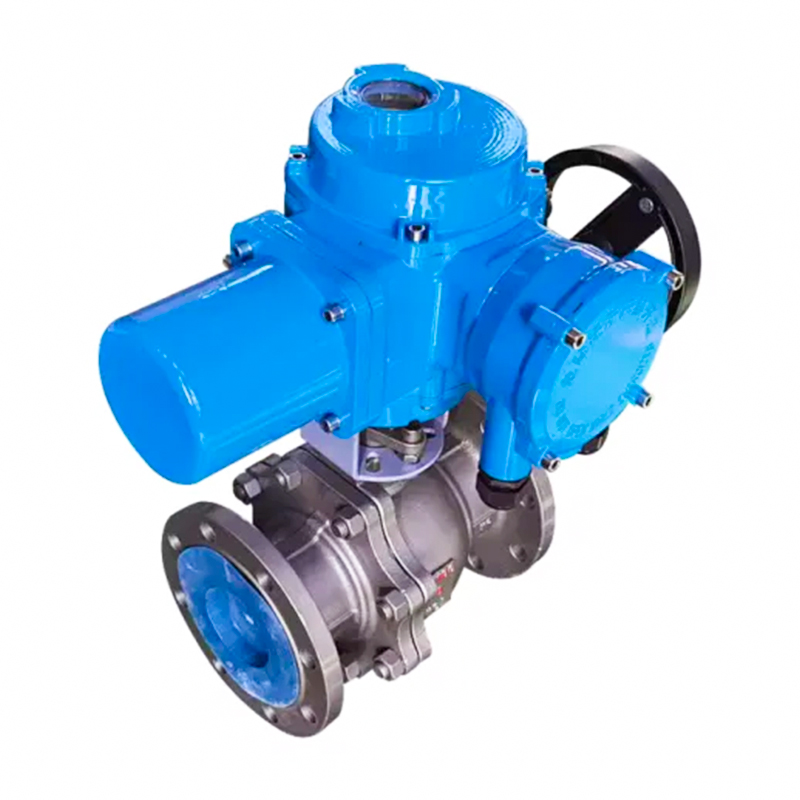

A válvula de esfera de flange elétrica Q941F tem a mesma ação de elevação de rotação de 90 graus, com um orifício circular ou canal passando por seu eixo. A proporção da superfície esférica e a porta do canal deve ser tal que, quando a bola girar 90 graus, tudo deve apresentar uma superfície esférica na entrada e saída, cortando o fluxo.
As válvulas de bola de flange elétricas exigem apenas uma rotação de 90 graus e um pequeno torque de rotação para fechar firmemente. A cavidade do corpo da válvula completamente igual fornece uma baixa resistência e passagem reta para o meio. Acredita -se geralmente que as válvulas de bola sejam adequadas para abertura e fechamento direto, mas nos últimos anos, as válvulas de bola foram projetadas para ter funções de estrangulamento e controle de fluxo. As principais características das válvulas de esfera são sua estrutura compacta, fácil operação e manutenção, adequadas para mídias de trabalho em geral, como água, solventes, ácidos e gás natural, bem como para mídia com condições de trabalho severas, como oxigênio, peróxido de hidrogênio, metano e etileno. O corpo da válvula de uma válvula de esfera pode ser integral ou modular.
Parâmetro técnico
Recursos opcionais do atuador elétrico | Comutação, integral, ajuste, inteligente |
Atuadores elétricos estão disponíveis em uma variedade de modelos | Q, DQ, QM, QC, série AKQ, série Z opcional de grande diâmetro, série AK |
Tensão | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diâmetro nominal | Dn15mm ~ dn200mm |
Pressão nominal | Pn1.0mpa ~ pn2.5mpa |
Temperatura aplicável | Ptee: -30- 120 ° C Ppl: ≤ 350 ° C Vedação de metal: ≤ 450 ° C |
Conexão | Tipo flangeado |
Material corporal | Ferro fundido, aço fundido, 304, 316, 316L |
Material do disco | 304、316、316L |
Forro de assento | Ptee, ppl, vedações de metal |
Mídia aplicável | Água, petróleo, ácidos, fluidos viscosos, meios de pasta, etc. |
Diagrama estrutural da válvula de esfera de flange elétrica
Tabela de dimensão principal
Dn (mm) | 1.0mpa | 1.6MPa | 2.5mpa | 4.0MPA | ||||||||||||
L | D | D1 | n-t | L | D | D1 | n-t | L | D | D1 | n-t | L | D | D1 | n-t | |
15 | 130 | 95 | 65 | 4-1414 | 130 | 95 | 65 | 4-1414 | 130 | 95 | 65 | 4-1414 | 130 | 95 | 65 | 4-1414 |
20 | 140 | 105 | 75 | 4-1414 | 140 | 105 | 75 | 4-1414 | 140 | 105 | 75 | 4-1414 | 140 | 105 | 75 | 4-1414 |
25 | 150 | 115 | 85 | 4-1414 | 150 | 115 | 85 | 4-1414 | 150 | 115 | 85 | 4-1414 | 150 | 115 | 85 | 4-1414 |
32 | 165 | 135 | 100 | 4-1118 | 165 | 135 | 100 | 4-1118 | 165 | 135 | 100 | 4-1118 | 180 | 135 | 100 | 4-1118 |
40 | 180 | 145 | 110 | 4-1118 | 180 | 145 | 110 | 4-1118 | 180 | 145 | 110 | 4-1118 | 200 | 145 | 110 | 4-1118 |
50 | 200 | 160 | 125 | 4-1118 | 200 | 160 | 125 | 4-1118 | 200 | 160 | 125 | 4-1118 | 220 | 160 | 125 | 4-1118 |
65 | 220 | 180 | 145 | 4-1118 | 220 | 180 | 145 | 4-1118 | 220 | 180 | 145 | 8-18 | 250 | 180 | 145 | 8-18 |
80 | 250 | 195 | 160 | 4-1118 | 250 | 195 | 160 | 8-18 | 250 | 195 | 160 | 8-18 | 280 | 195 | 160 | 8-18 |
100 | 280 | 215 | 180 | 8-18 | 280 | 215 | 180 | 8-18 | 280 | 230 | 190 | 8-a23 | 320 | 230 | 190 | 8-a23 |
125 | 320 | 245 | 210 | 8-18 | 320 | 245 | 210 | 8-18 | 320 | 270 | 220 | 8-a25 | 400 | 270 | 220 | 8-a25 |
150 | 360 | 280 | 240 | 8-a23 | 360 | 280 | 240 | 8-a23 | 360 | 300 | 250 | 8-a25 | 400 | 300 | 250 | 8-a25 |
200 | 400 | 335 | 295 | 8-a23 | 400 | 335 | 295 | 12-a 23 | 400 | 360 | 310 | 12-a25 | 502 | 375 | 310 | 12-33 |
