Breve introdução

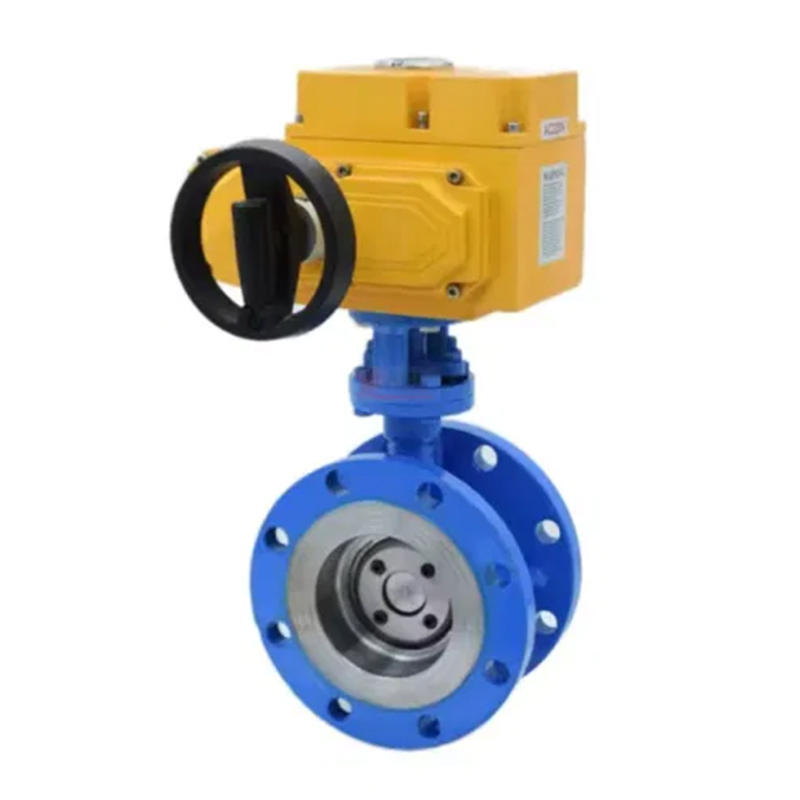

D941X Flange elétrica Válvula de borboleta de vedação macia possui design novo e razoável, estrutura simples, tamanho pequeno, peso leve, rotação de 90 graus, abertura e fechamento rápido, torque de operação pequeno, operação conveniente, economia de trabalho e dexteroso. Pode ser instalado em qualquer posição e é fácil de manter. O selo pode ser substituído, o desempenho de vedação é confiável para obter vedação bidirecional e vazamento zero, o material de vedação é resistente ao envelhecimento e corrosão e tem uma longa vida útil.
Quando a válvula borboleta do flange está na posição totalmente aberta, a espessura da placa borboleta é a única resistência quando o meio flui através do corpo da válvula. Portanto, a queda de pressão gerada pela válvula é muito pequena, por isso possui boas características de controle de fluxo. As válvulas de borboleta não são apenas amplamente utilizadas em indústrias gerais, como petróleo, gás, indústria química e tratamento de água, mas também no sistema de água de resfriamento de usinas de energia térmica.
Parâmetro técnico
Recursos opcionais do atuador elétrico | Tipo de chave, tipo integral, tipo regulador, tipo inteligente |
Modelos opcionais de atuador elétrico | Q, DQ, QM, QC, AKQSERIES, Grande Diâmetro Série Z opcional, Akseries |
Tensão | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diâmetro nominal | Dn40mm ~ dn1400mm |
Pressão nominal | Pn1.0mpa ~ pn1.6mpa |
temperatura adequada | EPDM: -30 ~ 100ºC PTEE: -30 ~ 120ºC |
Conexão | Flange |
Material do corpo da válvula | Ferro dúctil, aço carbono, aço inoxidável |
Material da placa da válvula | Tinta esferoidal, 304.316.316L, 2507.1.4529, placa de cobre, nylon, etc. |
LINHO DE ASSENTO DE VÁLVULA | NBR, EPDM, PTFE |
Mídia aplicável | Água, gás, pasta, petróleo, etc. |
Tabela de dimensão principal
DN (mm) | D | D1 | L | D3 | D4 | H1 | H2 | Φ | b | N-t | |||
1 | 1.6 | 1 | 1.6 | 1 | 1.6 | ||||||||
50 | 165 | 165 | 125 | 125 | 108 | 70 | 50 | 83 | 130 | 12.7 | 18 | 4-1118 | 4-1118 |
65 | 185 | 185 | 145 | 145 | 112 | 70 | 50 | 93 | 140 | 12.7 | 18 | 4-1118 | 4-1118 |
80 | 200 | 200 | 160 | 160 | 114 | 70 | 50 | 100 | 150 | 12.7 | 20 | 8-18 | 8-18 |
100 | 220 | 220 | 180 | 180 | 127 | 90 | 70 | 110 | 165 | 15.8 | 20 | 8-18 | 8-18 |
125 | 250 | 250 | 210 | 210 | 140 | 90 | 70 | 123 | 180 | 19.05 | 22 | 8-18 | 8-18 |
150 | 285 | 285 | 240 | 240 | 140 | 90 | 70 | 143 | 200 | 19.05 | 22 | 8-a 22 | 8-a 22 |
200 | 340 | 340 | 295 | 295 | 152 | 125 | 102 | 171 | 230 | 22.2 | 24 | 8-a 22 | 12-a 22 |
250 | 390 | 405 | 350 | 355 | 165 | 125 | 102 | 203 | 270 | 28.6 | 24 | 12-a 22 | 12-a 26 |
300 | 440 | 460 | 400 | 410 | 178 | 150 | 125 | 230 | 320 | 31.8 | 26 | 12-a 22 | 12-a 26 |
350 | 500 | 520 | 460 | 470 | 190 | 150 | 125 | 260 | 350 | 31.8 | 26 | 16-a 22 | 16-a 26 |
400 | 565 | 580 | 515 | 525 | 216 | 175 | 140 | 300 | 390 | 33.34 | 28 | 16-a 26 | 16-330 |
450 | 615 | 640 | 565 | 585 | 222 | 175 | 140 | 335 | 428 | 38 | 30 | 20-a26 | 20-330 |
500 | 670 | 715 | 620 | 650 | 229 | 210 | 165 | 373 | 450 | 41.15 | 32 | 20-a26 | 20-33 |
600 | 780 | 840 | 725 | 770 | 267 | 210 | 165 | 430 | 520 | 50.7 | 34 | 20-330 | 20-36 |
700 | 895 | 910 | 840 | 840 | 292 | 300 | 254 | 470 | 600 | 55 | 36 | 24-330 | 24-36 |
800 | 1015 | 1025 | 950 | 950 | 318 | 300 | 254 | 523 | 662 | 63.35 | 36 | 24-330 | 24-39 |
900 | 1115 | 1125 | 1050 | 1050 | 330 | 300 | 254 | 589 | 710 | 75 | 40 | 26-a 33 | 28-a 39 |
1000 | 1230 | 1255 | 1160 | 1170 | 410 | 300 | 254 | 656 | 780 | 85 | 42 | 26-a 36 | 28-442 |
1200 | 1405 | 1485 | 1340 | 1390 | 470 | 300 | 254 | 732 | 840 | 92 | 46 | 32-a 37 | 32-449 |
1400 | 1630 | 1685 | 1560 | 1590 | 530 | 300 | 254 | 840 | 905 | 130 | 50 | 36-a 37 | 36-149 |
