Principais recursos e aplicações
O pequeno dispositivo elétrico de válvula pequeno à prova de explosão de mineração QMB é meticulosamente criado para as demandas rigorosas das aplicações da indústria de carvão. Este atuador versátil se destaca no controle preciso de válvulas de bola, válvulas de borboleta e muito mais. Quando combinado com válvulas especializadas de alta pressão e pequeno calibre, garante o desempenho em segurança contra incêndio em minas de carvão, supressão de poeira e automação de sistemas subterrâneos de bombas centrais, incluindo bombas de jato e vácuo.
Nosso dispositivo elétrico de válvula QMB se destaca por seu design compacto e construção leve. Integrando perfeitamente os sistemas DCS, facilita o controle automático eficiente e confiável.
Classificação
Disponível em vários tipos: Inteligente básico, inteligente, à prova de explosão e à prova de explosão, cada um adaptado para atender às necessidades operacionais específicas.
Ambiente de trabalho e principais condições técnicas
(1) Fonte de alimentação: AC380V trifásico padrão, 50Hz;
Para flexibilidade, as fontes de alimentação opcionais incluem: AC400V, 415V, 660V e frequências duplas de 50Hz ou 60Hz.
Também adaptável para AC220V monofásico, 110V com opções de 50Hz ou 60Hz.
Além disso, suporta a energia CC em 24V, 48V e 84V.
(2) Temperatura ambiente: faixa padrão de -20ºC a 60ºC; faixa estendida disponível de -40ºC a 70ºC para condições exigentes.
(3) umidade relativa: operação eficiente de até 95% de umidade a 25 ° C, garantindo desempenho robusto.
(4) Ambiente de trabalho: Tipo Ordinário se encaixa em áreas livres de meios perigosos e corrosivos;
Modeloo à prova de explosão (EXDIIBT4) projetado para ambientes com misturas de gás IIA e IIB, Grupos T1-T4, garantindo a segurança da UT.
(5) Nível de proteção: IP65, IP67 e IP68 personalizável para proteção aprimorada sob pedidos especiais.
(6) O motor é projetado para uso intermitente: tempo de operação padrão de 10 minutos, extensível a 15 a 30 minutos em condições especiais, com isolamento da classe F para durabilidade.
(7) O revestimento anticorrosão: utiliza um spray eletrostático de alta temperatura do pó de plástico epóxi anticorrosão, oferecendo proteção robusta a longo prazo.
(8) Principais características funcionais dos atuadores elétricos inteligentes
Projetado com um design mecatrônico, esses atuadores são compactos e leves.
Incorpora um chip integrado digital, fornecendo funcionalidade e precisão multifacetadas.
Possui um design não intrusivo, permitindo ajustes de parâmetros e depuração via botões ou controle remoto infravermelho, tudo sem abrir o gabinete, para operações rápidas e seguras.
Equipado com um codificador absoluto para deslocamento de AVC, garantindo a integridade da posição da válvula e forte anti-interferência, com alta precisão e vida útil prolongada.
Exibição LCD disponível em chinês e inglês, aumentando a usabilidade.
Apresenta funções de proteção, como limite de viagem, proteção de torque, alarme de estol, proteção de superaquecimento, proteção de falha de sinal, perda de fase de energia e correção automática de sequência de fases para salvaguarda abrangente.
Os tipos inteligentes abrangem trocas inteligentes, ajuste inteligente e versões inteligentes avançadas, atendendo a diversas necessidades de controle.
(9) Sinal de entrada do tipo de comutação inteligente: aceita sinais de pulso de 24VDC ou nível para integração versátil.
Sinal de saída: fornece saída de relé com capacidade de contato classificada em 5A para 250VAC ou 30VDC.
Posição de saída Sinal analógico: entrega 4-20mA para feedback preciso.
A regulação inteligente suporta sinais de entrada analógica: 4-20mA para controle contínuo.
Sinal de saída analógica: corresponde à entrada com a saída de 4-20mA.
Sinal de entrada da chave: compatível com pulso de 24VDC ou sinal de nível para operação eficiente.
Sinal de saída de comutação: Nosso atuador inovador apresenta uma saída robusta de relé com uma capacidade nominal de contato de 5A, 250VAC e 5A, 30VDC, garantindo desempenho e segurança confiáveis em ambientes de alta demanda.
Erro básico: ≤1 - Experimente precisão e precisão com uma margem de erro básica menor ou igual a 1. Nossa tecnologia garante a exatidão em que você pode contar.
Nosso tipo inteligente avançado foi projetado para elevar seus recursos operacionais. Ele inclui suporte para proteção de substituição de emergência ESD, comunicação sem costura de barramento, conectividade Bluetooth intuitiva e controle sem fio sofisticado, entre outros recursos inovadores.
QMB Electric Atuator Modelos e características principais
| Model | Torque (N · m) | Diâmetro do caule (mm) | Razão de velocidade | Velocidade de saída (r/min) | Aberto/próximo tempo (S) | Energia motora (C) | Moeda do motor (UM) | Peso (kg) |
| QMB3.5-1.25G | 35 | 11x11 | 46 | 1.25 | 12 | 10 | 0.6 | 8 |
| QMB5-1.25G | 50 | 11x11 | 46 | 1.25 | 12 | 15 | 0.6 | 8 |
| QMB9-0.85G | 90 | 28 | 46 | 0.85 | 18 | 40 | 1 | 20 |
| QMB15-0.6G | 150 | 28 | 46 | 0.6 | 25 | 40 | 1 | 20 |
| QMB25-0.6G | 250 | 28 | 46 | 0.6 | 25 | 60 | 1.2 | 20 |
Dimensões de tamanho e conexão QMB

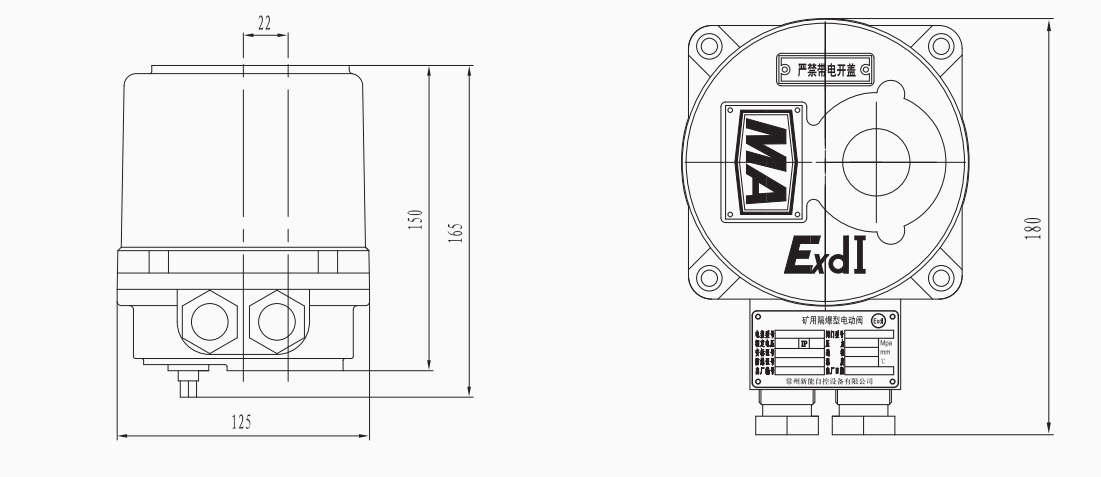

QMB3.5/5 Dimensões externas
QMB9/15/25 Dimensões externas
Dimensões de conexão do flange QMB
Diagrama de tamanho de conexão QMB3.5/5
| Número do flange | Modelo Denso | D3 | n-D4 | d7 | H | H1 |
| F05 | QMB3.5 QMB5 | 50 | 4-m6 | 11 × 11 | 16 | 1 |
Diagrama de tamanho de conexão QMB9/15/20
| Número do flange | Modelo de instalação elétrica | D1 | D2 (f8) | D3 | n-D4 | d7 | H | h | H1 | |
| Produção de fábrica | Máximo | |||||||||
| F05 | QMB9 | 65 | 35 | 50 | 4-m6 | 28 | 40 | 3 | 3 | |
| F07 | QMB9 QMB15 QMB25 | 90 | 55 | 70 | 4-m8 | / | 28 | 40 | 3 | 3 |
| F10 | QMB25 | 125 | 70 | 102 | 4-m10 | / | 28 | 40 | 3 | 3 |
NOTA: QMB9/15/2 25 estão todos equipados com F07 como padrão, garantindo compatibilidade positiva e integração perfeita para suas necessidades.
