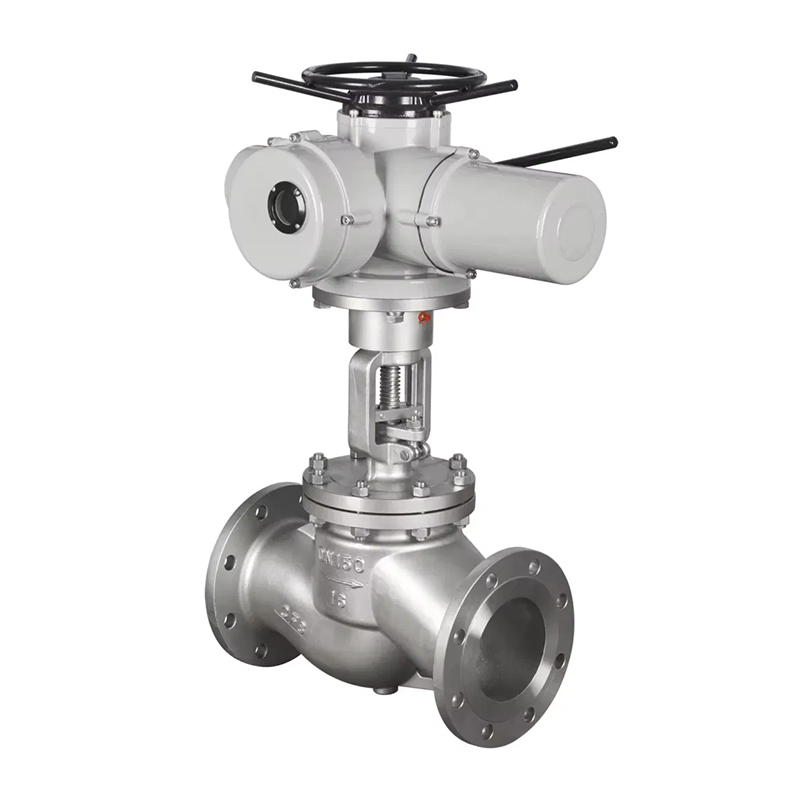

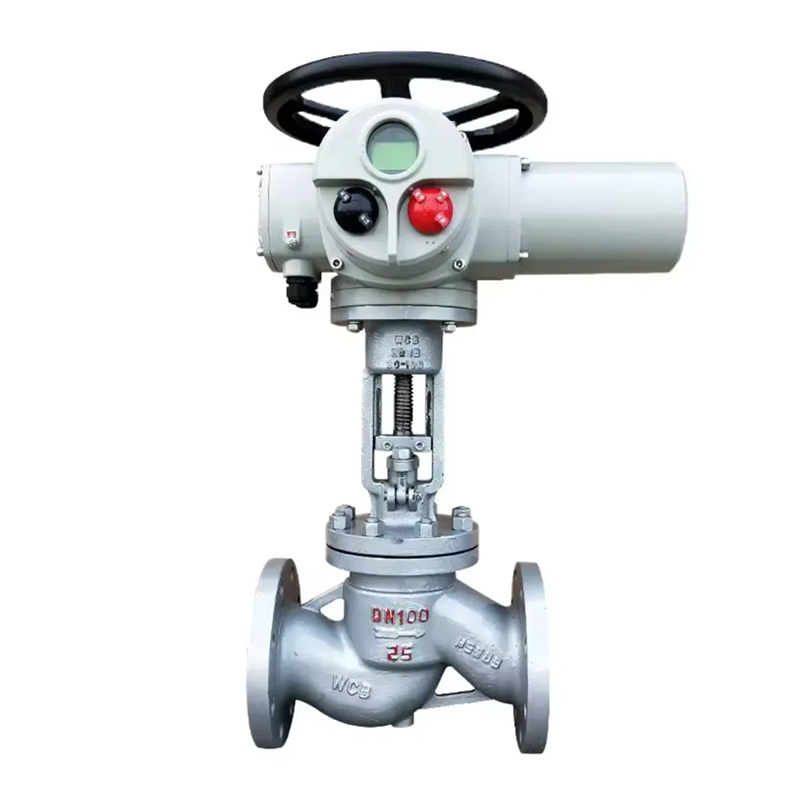

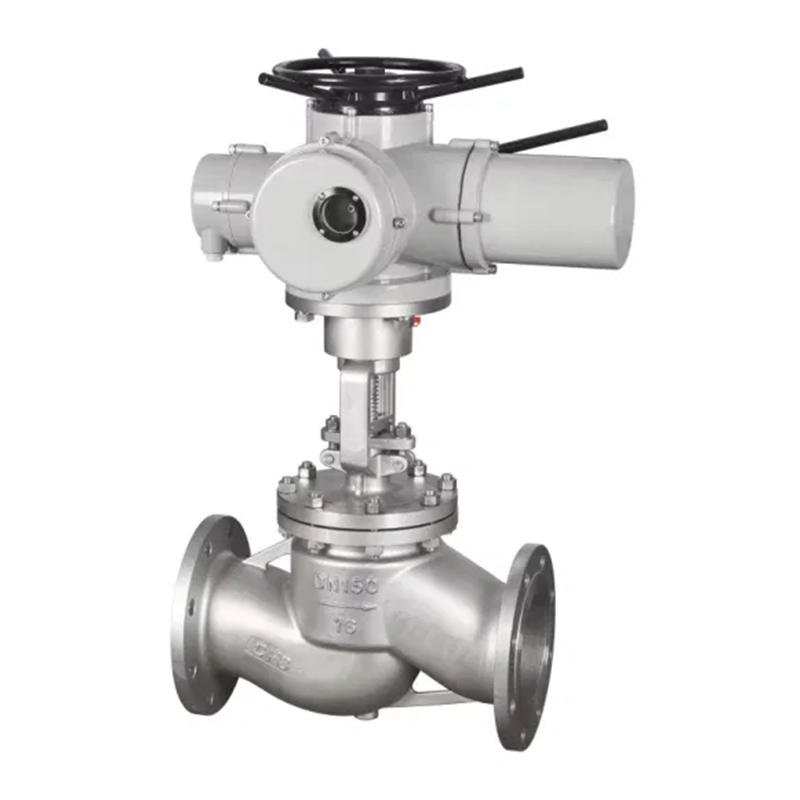

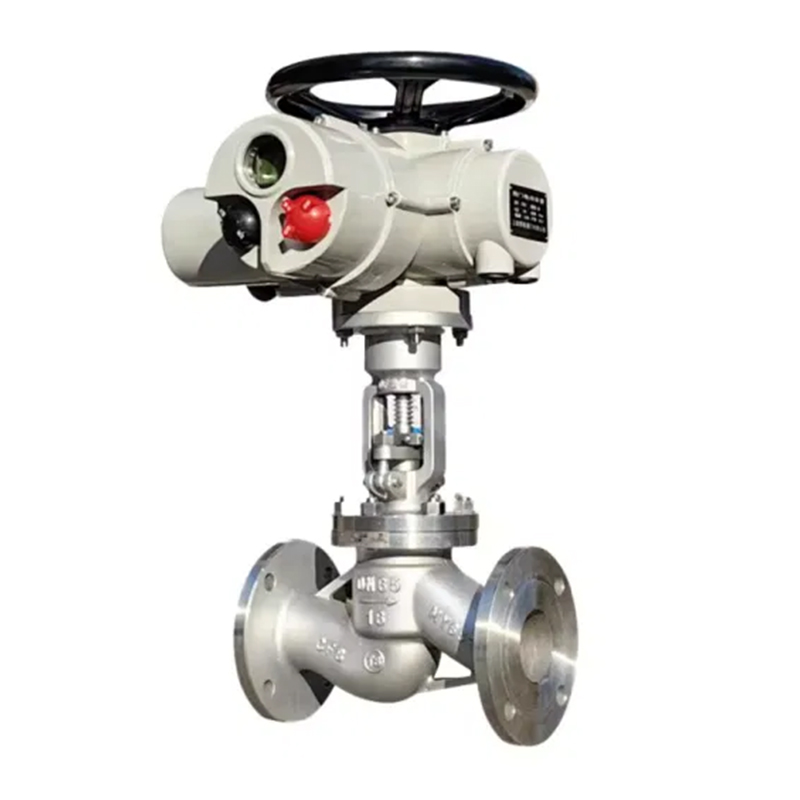

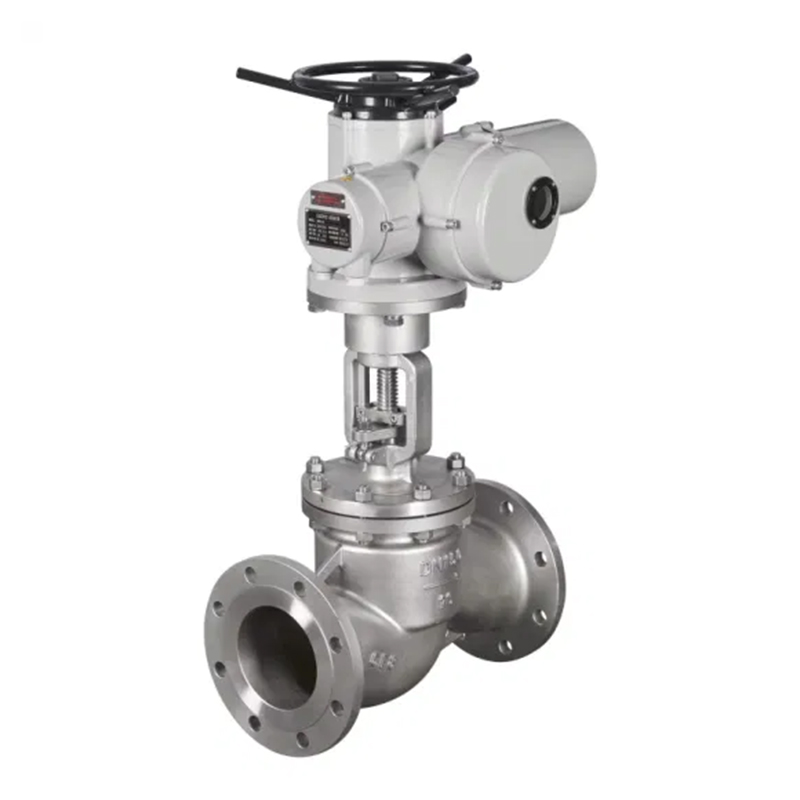

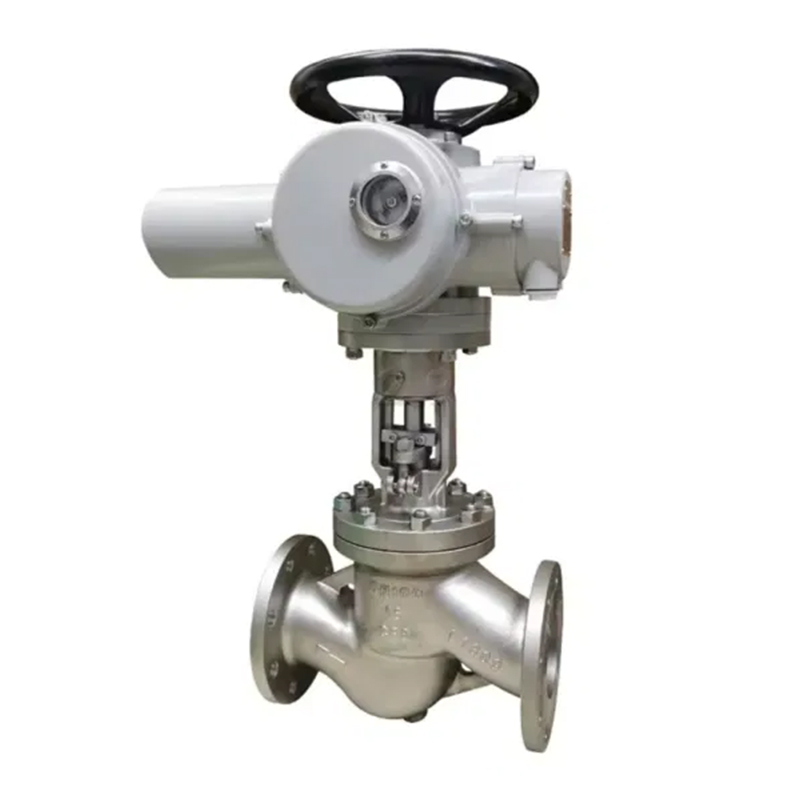

Visão geral das válvulas de globo elétrico J941H
A válvula de parada elétrica J941H consiste em duas partes: atuador elétrico e válvula de parada. O material do corpo da válvula está completo e o enchimento e a peça inteira podem ser razoavelmente selecionados de acordo com as condições de trabalho reais ou os requisitos do usuário. Pode ser aplicado a várias pressão, temperatura e condições médias. A válvula é usada principalmente para cortar, distribuir e alterar a direção do fluxo do meio na tubulação. Geralmente, não é usado para ajuste porque a força desequilibrada é muito grande durante o ajuste, o que causará erosão grave no núcleo da válvula. É adequado para abastecimento de água e drenagem, petroquímico, metalurgia e outros lugares com alta pressão.
A válvula de parada elétrica é uma válvula de vedação forçada; portanto, quando a válvula é fechada, a pressão deve ser aplicada ao disco da válvula para forçar a superfície de vedação a não vazar. Quando o meio entra na válvula a partir da parte inferior do disco da válvula, a resistência que a força operacional precisa superar é o atrito entre a haste da válvula e o enchimento e o impulso gerado pela pressão do meio. A força para fechar a válvula é maior que a força para abrir a válvula; portanto, o diâmetro da haste da válvula deve ser grande, caso contrário, a haste da válvula se dobrará.
Parâmetro técnico
Recursos opcionais do atuador elétrico | Tipo de chave, tipo integral, tipo regulador, tipo inteligente |
Modelos opcionais de atuador elétrico | Z série, série AK |
Tensão | AC220V, AC380V |
Diâmetro nominal | Dn10mm ~ dn300mm |
Pressão nominal | Pn1.0mpa ~ pn6.4mpa |
temperatura adequada | -30 ~ 550ºC |
Conexão | Flange |
Material do corpo da válvula | Aço fundido, 304, 316, 316L |
Material da placa da válvula | Aço fundido, 304, 316, 316L |
LINHO DE ASSENTO DE VÁLVULA | Ptfe, ppl, vedação de metal |
Mídia aplicável | Água, petróleo, ácido, fluido viscoso, meio de pasta, etc. |

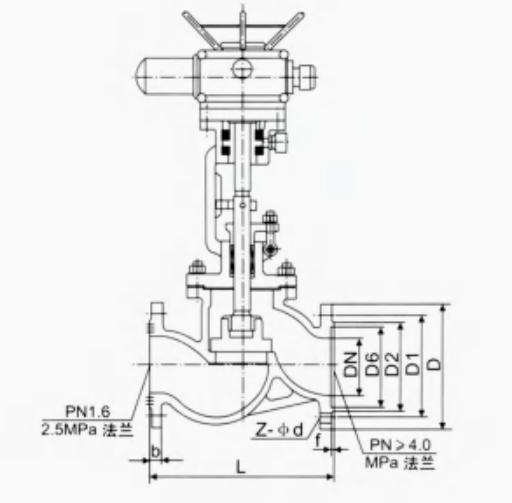

J941H Tamanho e modelos de válvulas de globos elétricos
PN (MPA) | DN (mm) | L | D | D1 | D2 | b | f | Z-t |
1.6 | 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-1414 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-1414 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-1414 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-1414 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-1118 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-1118 | |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-1118 | |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-1118 | |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-18 | |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-18 | |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-a23 | |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-a 23 | |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-a 23 | |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-a 23 | |
2.5 | 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-1414 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-1414 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-1414 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-1414 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-1118 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-1118 | |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-1118 | |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-1118 | |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-18 | |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-18 | |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-a23 | |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-a 23 | |
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-a 23 | |
300 | 750 | 485 | 430 | 390 | 40 | 4 | 12-a 23 |
PN (MPA) | DN (mm) | L | D | D1 | D2 | D6 | b | f | Z-t |
4.0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4-1414 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4-1414 | |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4-1414 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-1414 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4-1118 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4-1118 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4-1118 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-18 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-18 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8-a23 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-a25 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-a25 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 12-330 | |
6.4 | 10 | 170 | 100 | 70 | 50 | 35 | 18 | 2 | 4-1414 |
15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4-1414 | |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 2 | 4-1118 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4-1118 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4-a23 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4-a23 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 8-a23 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 8-a23 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 8-a23 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 8-a25 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 8-330 | |
150 | 550 | 340 | 20 | 240 | 204 | 38 | 3 | 8-34 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 12-34 |
