Breve introdução

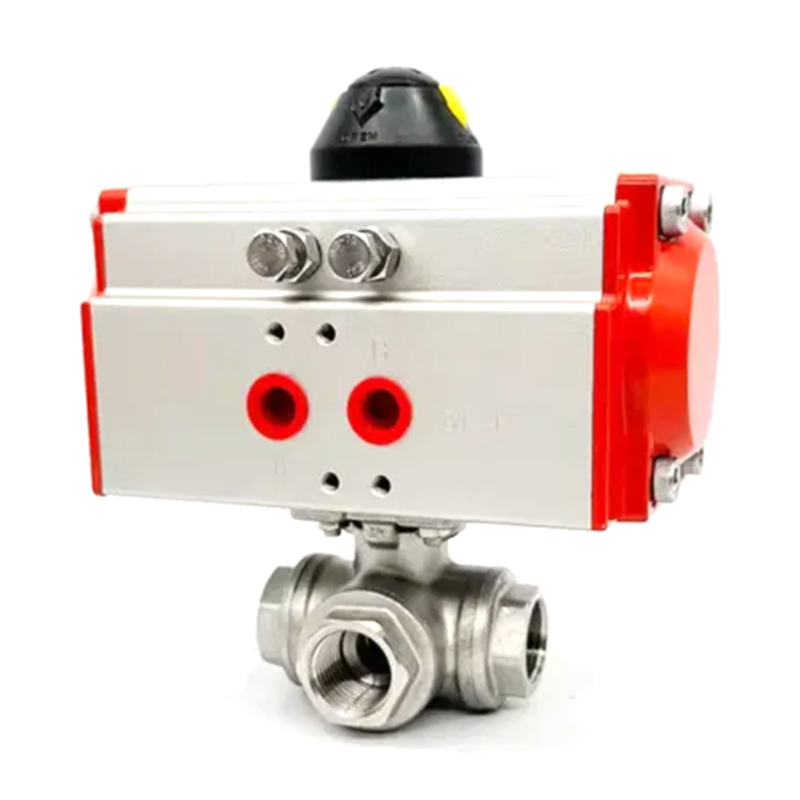

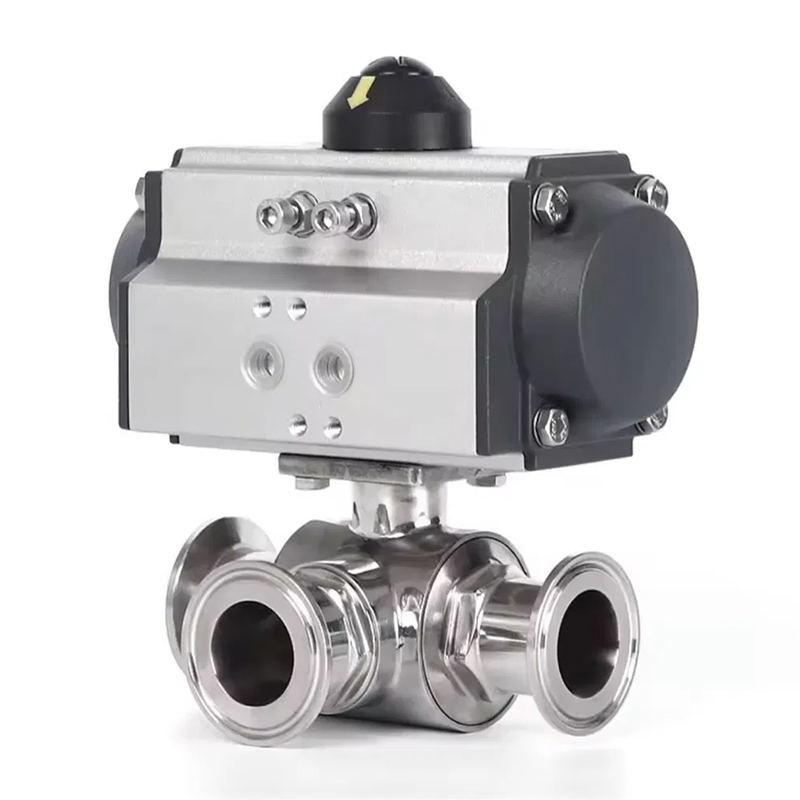

Q614/15F A válvula de espreguiçadeira interna pneumática de três vias pode ser em forma de L ou em T. A válvula de esfera em forma de L (Q614F) é usada para alternar a direção do fluxo do meio e pode conectar dois canais perpendiculares; A válvula de esfera de três vias em forma de T (Q615F) é usada para comunhão de desvio médio, confluência e direção do fluxo. A três vias em forma de T pode fazer três canais interconectados ou conectar dois deles. A válvula de esfera de três vias pneumática geralmente adota estrutura de dois lugares e também pode adotar uma estrutura de quatro lugares de acordo com os requisitos do usuário. É amplamente utilizado no abastecimento de água, petroquímico, metalurgia, mineração, têxtil, energia, fabricação de papel, alimentos, aço e outros sistemas de tubulação para alternar a direção do fluxo do meio e desviar ou misturar o meio.
Parâmetro técnico
Recursos opcionais do atuador pneumático | Dupla ação, ação única |
Atuador pneumático Modelos opcionais | Na série, série AW |
Tensão da válvula solenóide | AC110V, AC220V, AC24V, DC24V |
Pressão da fonte do ar | 2bar ~ 8bar |
Diâmetro nominal | Dn15mm ~ dn50mm |
Pressão nominal | Pn0.1mpa-pn1.6mpa |
Temperatura aplicável | PTFE: -30 ~ 120ºC PPL: ≤350ºC selo de metal: ≤450ºC |
Conexão | Fio |
Material do corpo da válvula | 304, 316, 316L |
Material da placa da válvula | 304, 316, 316L |
LINH3O DE ASSENTO DE VÁLVULA | Ptfe, ppl, vedação de metal |
Mídia aplicável | Água, petróleo, ácido, fluido viscoso, meio de pasta, etc. |
Tabela de dimensão principal em forma de L
DN (mm) | d | L | H |
15 | 12.7 | 64 | 53 |
20 | 16.0 | 76 | 63 |
25 | 20.0 | 87 | 66 |
32 | 25.0 | 96 | 81 |
40 | 32.0 | 114 | 83 |
50 | 38.1 | 142 | 96 |
Tabela de dimensão principal em forma de T
DN (mm) | d | L | H |
15 | 12.7 | 75 | 59 |
20 | 16 | 85 | 64 |
25 | 20 | 100 | 80 |
32 | 25 | 115 | 90 |
40 | 32 | 125 | 96 |
50 | 38.1 | 148 | 106 |
