Breve introdução

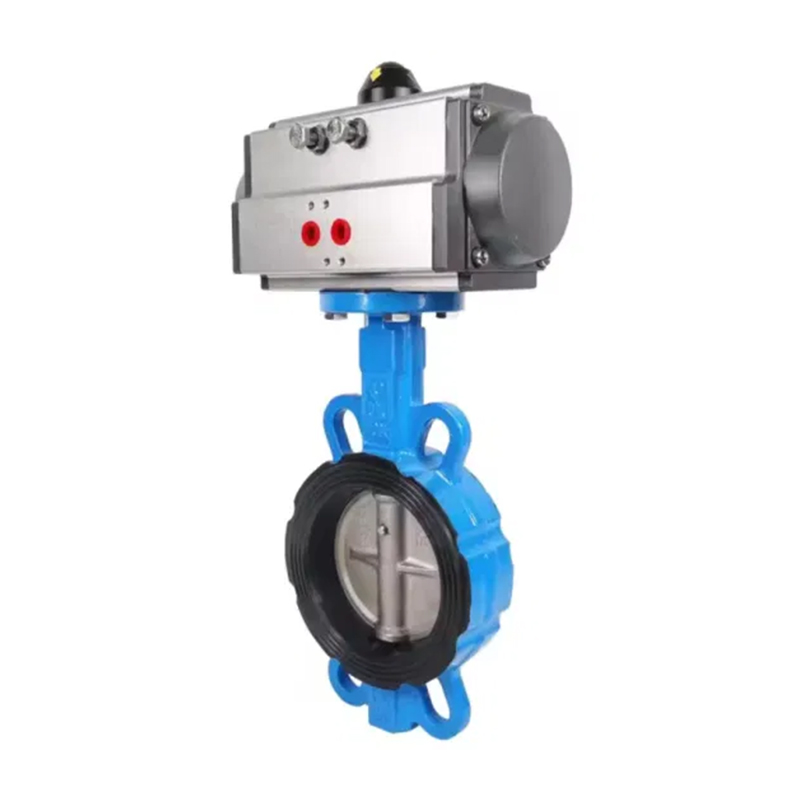

A válvula borboleta de borracha de borracha de wafer pneumática D671X possui design novo e razoável, estrutura simples, tamanho pequeno, peso leve, abertura rápida e fechamento de rotação de 90 graus, torque de operação pequeno, operação fácil, economia de mão-de-obra e dexteroso. Pode ser instalado em qualquer posição e é fácil de manter. O selo pode ser substituído e o desempenho de vedação é confiável para obter vedação bidirecional e vazamento zero. O material de vedação é resistente ao envelhecimento e corrosão e tem uma longa vida útil. Quando a válvula borboleta de borracha de wafer está na posição totalmente aberta, a espessura da placa borboleta é a única resistência quando o meio flui através do corpo da válvula. Portanto, a queda de pressão gerada pela válvula é muito pequena, por isso possui boas características de controle de fluxo. As válvulas de borboleta não são apenas amplamente utilizadas em indústrias gerais, como petróleo, gás, indústria química e tratamento de água, mas também no sistema de água de resfriamento de usinas de energia térmica.
Parâmetro técnico
Recursos opcionais do atuador pneumático | Atuação dupla, de ação única |
Atuador pneumático Modelos opcionais | Na série, série AW |
Tensão da válvula solenóide | AC110V, AC220V, AC24V, DC24V |
Pressão da fonte do ar | 2bar ~ 8bar |
Diâmetro nominal | Dn50mm-DN1200mm |
Pressão nominal | PN1.0MPA-PN2.5MPA |
Temperatura aplicável | -30 ~ 425ºC |
Conexão | Tipo de wafer |
Material do corpo da válvula | Aço carbono, aço inoxidável |
Material da placa da válvula | Aço carbono, aço inoxidável, aço de liga, etc. |
LINHO DE ASSENTO DE VÁLVULA | Carboneto cimentado, carboneto de tungstênio, liga de níquel, compósito de grafite, PTFE |
Mídia aplicável | Água, vapor, óleo, mídia corrosiva fraca, etc. |
Tabela de dimensão principal
DN | 1.0 | 1.6 | |||||||||
mm | polegada | H | L | D | D1 | n-t | H | L | D | D1 | n-t |
40 | 11/2 " | 58 | 33 | 110 | 88 | 4-319 | 58 | 33 | 110 | 88 | 4-319 |
50 | 2 " | 67 | 43 | 125 | 92 | 4-319 | 67 | 43 | 125 | 92 | 4-319 |
65 | 21/2 " | 74 | 46 | 145 | 113 | 4-319 | 74 | 46 | 145 | 113 | 4-319 |
80 | 3 " | 97 | 46 | 160 | 130 | 8-19 | 97 | 46 | 160 | 130 | 8-19 |
100 | 4 " | 111 | 52 | 180 | 167 | 4-319 | 111 | 52 | 180 | 167 | 4-319 |
125 | 5 " | 125 | 56 | 210 | 192 | 4-a23 | 125 | 56 | 210 | 192 | 4-a23 |
150 | 6 " | 140 | 56 | 240 | 222 | 8-a23 | 140 | 56 | 240 | 222 | 8-a23 |
200 | 8 " | 174 | 60 | 295 | 275 | 4-a23 | 174 | 60 | 295 | 275 | 4-a28 |
250 | 10 " | 207 | 68 | 350 | 332 | 4-a23 | 207 | 68 | 355 | 332 | 4-a28 |
300 | 12 " | 240 | 77 | 400 | 390 | 4-a23 | 240 | 77 | 410 | 390 | 4-a28 |
350 | 14 " | 272 | 86 | 460 | 423 | 4-a23 | 272 | 86 | 470 | 423 | 4-a28 |
400 | 16 " | 297 | 102 | 515 | 580 | 4-a28 | 297 | 102 | 525 | 580 | 4-31 |
450 | 18 " | 331 | 114 | 565 | 640 | 4-a28 | 331 | 114 | 585 | 640 | 4-31 |
500 | 20 " | 361 | 130 | 620 | 715 | 4-a28 | 361 | 130 | 650 | 715 | 4-34 |
600 | 24 " | 459 | 152 | 725 | 840 | 4-31 | 459 | 152 | 770 | 840 | 4-37 |
700 | 28 " | 520 | 163 | 840 | 910 | 24-31 | 520 | 163 | 840 | 910 | 24-37 |
800 | 32 " | 591 | 188 | 950 | 1025 | 24-34 | 591 | 188 | 950 | 1025 | 24-440 |
900 | 36 " | 656 | 203 | 1050 | 1125 | 28-a 34 | 656 | 203 | 1050 | 1125 | 28-a 34 |
1000 | 40 " | 721 | 216 | 1160 | 1255 | 28-a 37 | 721 | 216 | 1170 | 1255 | 28-443 |
1200 | 48 " | 844 | 276 | 1380 | 1485 | 32-440 | 844 | 276 | 1390 | 1485 | 32-a 493 |
