O que é classificação de proteção de entrada e o que isso significa?

Familiarize -se com os símbolos de proteção internacional usados para indicar a entrada de objetos e líquidos sólidos em gabinetes elétricos.

A classificação de proteção de entrada (ou classificação IP) é um padrão internacional (IEC 60529) para o grau de proteção ou eficácia de vedação de gabinetes elétricos contra a entrada de objetos, água, poeira ou contato acidental. Este padrão é equivalente ao padrão europeu EN 60529.

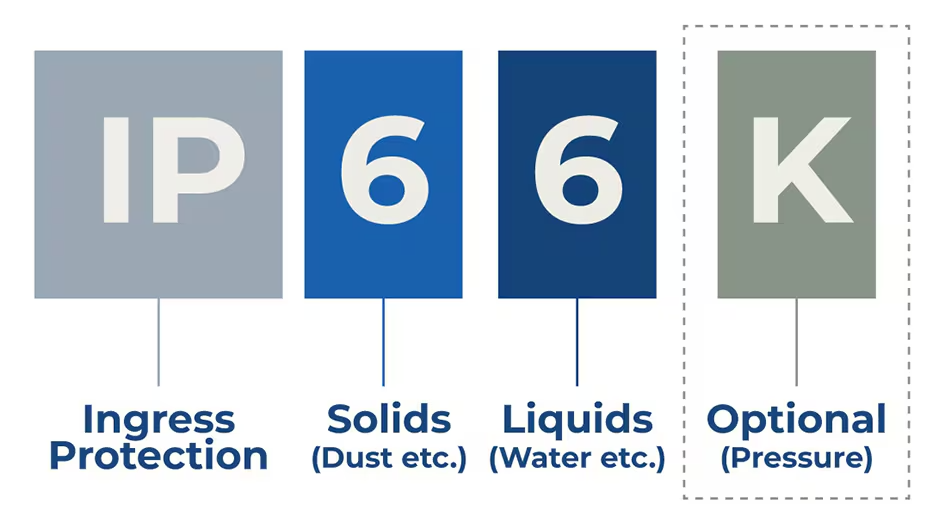

As classificações IP geralmente consistem nas letras IP (proteção contra entrada) seguidas por dois números e letras opcionais. Os dois números e a letra final indicam a seguinte categoria de proteção.

Proteção sólida do primeiro dígito

O primeiro dígito após IP indica o nível de proteção fornecido a equipamentos fechados contra objetos estranhos sólidos e contato humano com peças perigosas, como corpos condutores.

nível

Tamanho do objeto protegido

Eficácia de proteção

X

-

X indica que não há dados sobre o nível de proteção especificado

O

Sem proteção

Não protegido dos objetos tocando ou entrando

1

Diâmetro> 50mm

Grande área superficial de um objeto

O contato intencional não pode ser evitado

2

Diâmetro> 12,5 mm

Dedo ou objeto semelhante

3

Diâmetro> 2,5 mm

Ferramentas, fios grossos, etc.

4

Diâmetro> 1mm

A maioria dos fios, parafusos, etc.

5

Evite poeira

A entrada de poeira é suficiente para causar danos ao equipamento durante a operação

Impedir completamente o contato

6

à prova de poeira

Sem entrada de poeira

Impedir completamente o contato

Segundo número: proteção contra líquidos

O segundo número após o IP na classificação do código indica o nível de proteção que o gabinete à prova d'água fornece ao dispositivo.

nível

Tamanho do objeto sendo protegido

Eficácia de proteção

X

-

X indica que não há dados sobre o nível de proteção especificado

O

Sem proteção

Não pode impedir a entrada de água

1

Gotejamento

Pingando vertical

2

Pingando na inclinação <15 °

Pingando vertical quando o gabinete é inclinado <15 °

3

Spray de água

Spray de água em ângulo <60o da vertical

4

Respingo

Protege o atuador da água espirrando na caixa de todas as direções

5

Jato de água

Proteja a haste de push do spray de água de um bico (6,3 mm) pulverizando em direção à caixa de qualquer direção

6

Spray de água poderoso

Protege o atuador do forte spray de água do bico (bico de 12,5 mm) pulverizando em direção ao gabinete de qualquer direção

7

Profundidade de imersão até 1m

Entrada de água durante a imersão temporária (profundidade de imersão em até 1m)

8

A profundidade de imersão excede 1m

A entrada de água durante a imersão contínua (profundidade de imersão excede 1m)

9K*

Spray de água de alta temperatura poderosa

Perto de alta pressão e pulverização de alta temperatura

*Todos os testes marcados com o IPX9 com a letra 'K' no padrão IEC 60529 são definidos pelo padrão ISO 20653.

® Atuadores marcados com IP66 e IP69K

Os atuadores industriais são frequentemente usados em ambientes onde estão sujeitos a líquidos e sólidos. Portanto, Todos os nossos atuadores com caixas de alumínio são testados para obter IP66 e IP69K Classificações, tornando -as versáteis para uma ampla gama de aplicações.

Os atuadores marcados com a classificação IP66 estão completamente protegidos contra a entrada de poeira e os fortes jatos de água de qualquer direção. Isso os torna adequados para uso ao ar livre nas mudanças nas condições climáticas.

Se o aplicativo exigir lavagem com jatos de água de alta temperatura e alta pressão, o IP69K é o nível de proteção recomendado. Esse é um requisito comum, por exemplo, em máquinas agrícolas, onde os atuadores não precisam ser cobertos ou protegidos. Após o trabalho de campo, os atuadores são frequentemente expostos a sujeira, fertilizantes e lavagem frequente de alta pressão.

IP66

  • Impedir que todo o poeira entre
  • Protege o atuador de jatos de água de alta pressão de todas as direções

IP69K

  • Impedir que todo o poeira entre
  • Protege contra a limpeza a jato a vapor
