Principais recursos e aplicações
A válvula elétrica de alta pressão de mineração de MGQ é uma válvula de pequeno calibre elétrica projetada especialmente por nossa empresa para controle de automação de minas de carvão e obteve uma patente de invenção de modelo de utilidade no controle de automação. Resolveu fundamentalmente os problemas de vazamento frequente, a incapacidade de fornecer sinais precisos de posição da válvula e incapacidade de abrir e fechar manualmente as válvulas ao usar válvulas solenóides e válvulas manuais sem eletricidade. Adequado para proteção contra incêndio de mina de carvão, redução de poeira de aspersão, bomba de água subterrânea e bomba de vácuo
Instalações de suporte.
A válvula elétrica de alta pressão de mineração de MGQ é um produto integrado com uma estrutura precisa e compacta e alta precisão de controle. Ele pode inserir diretamente o sistema de controle DCS remoto sem a necessidade de uma caixa de controle separada. A válvula pode ser aberta manualmente e fechada na ausência de eletricidade, garantindo alta segurança. O material da válvula é todo aço inoxidável, com uma estrutura de vedação bidirecional que não é limitada pela direção do fluxo da pressão média, alta e baixa e pressão positiva e negativa. Existem duas maneiras de conexão: encadeamento interno e conexão de flange.

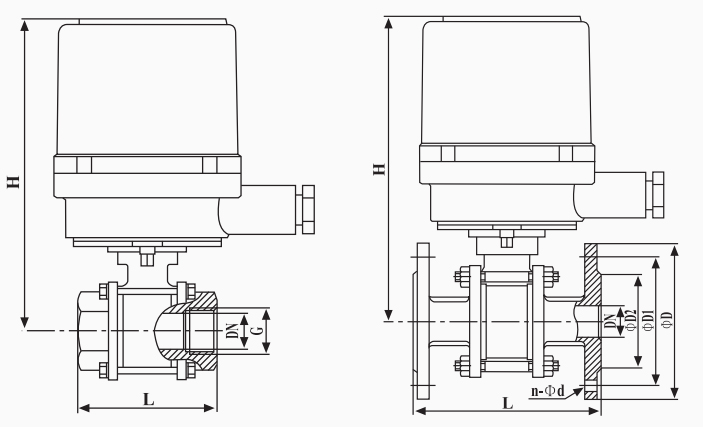

Diagrama esquemático estrutural
Tamanho da conexão e tabela de seleção de dispositivos elétricos relacionados
Dimensões principais da válvula (mm) | Seleção e os principais parâmetros da prova de explosão de mineração Small Electric Dispositivo | ||||||||||||
Calibre | MGQI (thread interno) | MGQII (tipo de flange) | |||||||||||
Dn | G | L | H | L | D | D1 | D2 | H | n-t | Especificações do modelo | Torque (N.M) | Tensão (V) | Energia motora (W) |
20 | 34 ” | 80 | 200 | 150 | 105 | 75 | 58 | 240 | 4-F14 | QMB3.5-1.25G | 35 | 127 | 10 |
25 | 1 ” | 90 | 200 | 160 | 115 | 85 | 68 | 250 | 4-F14 | QMB3.5-1.25G | 35 | 127 | 10 |
32 | 1%” | 110 | 200 | 180 | 140 | 100 | 78 | 260 | 4-F18 | QMB5-1.25G | 50 | 127 | 15 |
40 | 1%” | 120 | 300 | 200 | 150 | 110 | 88 | 270 | 4-F18 | QMB9-0.85G | 90 | 127 | 40 |
50 | 2 ” | 140 | 300 | 230 | 165 | 125 | 102 | 270 | 4-F18 | QMB15-0.6G | 150 | 127 | 40 |
Nota: Conexão encadeada Pressão nominal: 1.6MPa, 2,5mpa, 4mpa, 6,4mpa, 10mpa, 16mpa
Flange Connection Pressão nominal: 1.6MPA, 2.5MPA, 4MPA, 6.4MPA3
