QS/QS-Y

Visão geral

Temos 4 séries de guinchos que são
guincho de talha de portão de tipo plano
guincho de portão rápido
Artilha radial do portão
guincho direto do parafuso

Todas as séries têm pontos de elevação simples e dupla, unidade única e central e controle manual e eletrônico.
Várias máquinas são amplamente utilizadas para abrir e fechar todos os tipos de portão plana, portão radial e portão rápido em energia hidrelétrica, remessa, abastecimento de água urbana e drenagem, descarga de inundação, tratamento de esgoto, construção de aquicultura e irrigação e conservação de água. O portão radial de tamanho médio possui alcance completo e apresenta desempenho confiável. Todos os produtos possuem licenças de produção e, em estrita, com a 'Conservancy Water Conservancy e a fabricação de guinchas, instalação e aceitação de testes' e 'Recursos hídricos e' Recursos hídricos e fabricação de engenharia de energia hidrelétrica e instalação de portões de aço e normas de aceitação '.

Ambiente de trabalho e principais condições técnicas

(1) Fonte de alimentação: opera principalmente em AC380V trifásico, 50Hz;
Para maior flexibilidade, opções adicionais de fonte de alimentação incluem AC400V trifásico, 415V, 660V disponíveis em 50Hz e 60Hz.
As opções de CA monofásicas também estão disponíveis: AC220V, 110V, acomodando frequências de 50Hz e 60Hz.
Para necessidades de energia DC, as opções incluem 24V, 48V e 84V, garantindo adaptabilidade abrangente.
(2) temperatura ambiente: adequada para -20ºC ~ 60ºC; Também projetado para suportar climas mais rigorosos de -40ºC ~ 70ºC.
(3) umidade relativa: mantém a funcionalidade nos níveis de umidade que não excedam 95% a 25 ° C.
(4) Ambiente de trabalho: o modelo padrão é perfeitamente adequado para áreas livres de substâncias inflamáveis, explosivas ou altamente corrosivas, enquanto a variante à prova de chama (exdiiBT4) é meticulosamente criada para ambientes com IIA,
Misturas de gás explosivas da classe IIB, abrangendo os grupos T1-T4.
(5) Nível de proteção: classificado em IP65 e IP67, com uma atualização opcional para o IP68 disponível para aplicativos especiais.
(6) O motor é projetado habilmente para o serviço de curto prazo com uma classificação operacional de 10 minutos, extensível a 15 a 30 minutos, mediante solicitação especial. Possui isolamento da classe F, garantindo a segurança de primeira linha.
(7) revestimento anticorrosão: utiliza revestimento de pulverização eletrostática de alta temperatura com pó de plástico epóxi anticorrosão, garantindo durabilidade e longevidade excepcionais.
(8) Principais características funcionais dos atuadores elétricos inteligentes
O design mecatrônico inovador garante um tamanho simplificado e uma estrutura leve, misturando funcionalidade com elegância.
Incorpora um chip integrado digital de ponta, fornecendo funcionalidades robustas com precisão excepcional.
ADIBIRADOS PARA OPERAÇÃO NÃO INTRUSOS, A configuração e a depuração são gerenciadas sem esforço por meio de botões intuitivos ou controle remoto infravermelho, mantendo um selo robusto sem a necessidade de abrir o gabinete, aumentando assim a eficiência e a facilidade de uso.
Equipado com um codificador absoluto para deslocamento de AVC, garante resistência excepcional à interferência, retenção precisa da posição da válvula e uma vida útil prolongada, definindo o padrão na excelência operacional.
Apresentando a tecnologia mais recente, nosso dispositivo apresenta uma exibição intuitiva de legenda de LCD, disponível em chinês e inglês, garantindo uma interação sem esforço para usuários em todo o mundo.
Engenharia habilmente, ele incorpora vários recursos de proteção, como proteção contra limites de viagem, proteção de torque, alarme de estol, proteção de superaquecimento, proteção de falha de sinal, proteção contra perda de fase de energia e um sistema avançado de identificação e correção de sequência de fases automáticas, fornecendo segurança e confiabilidade incomparáveis.
Nossa linha de produtos com visão de futuro inclui três tipos inteligentes variados: o tipo de comutador inteligente amigável, o tipo de ajuste inteligente focado em precisão e o sofisticado tipo inteligente avançado, cada um projetado para atender aos requisitos operacionais específicos com facilidade.
(9) O tipo de comutador inteligente é proficiente no manuseio de sinais de entrada por meio de um pulso de 24VDC ou um sinal de nível, oferecendo soluções de comunicação adaptáveis ​​e robustas.
O sinal de saída é gerenciado habilmente por meio de uma saída de relé com uma impressionante capacidade nominal de contato de 5A, 250VAC ou 5A, 30VDC. Essa configuração garante desempenho excepcional e confiabilidade inabalável, tornando -a um destaque em sua categoria.
Nosso sinal analógico de posição de saída é processado com excelente eficiência em 4-20mA, garantindo leituras precisas e precisas para controle. Essa precisão facilita o desempenho e aprimora a eficácia do sistema.
O recurso de regulamentação inteligente foi projetado para aceitar um sinal de entrada analógico de 4-20mA, permitindo a capacidade de resposta excepcionalmente ajustada para atender a uma ampla gama de requisitos variados com facilidade e precisão.
Os sinais de saída analógica são entregues com precisão perfeita em 4-20mA, garantindo a transmissão de dados precisa e consistente necessária para a integridade e a confiabilidade operacionais.
O sinal de entrada da chave é versátil, acomodando um pulso de 24VDC ou sinal de nível. Essa flexibilidade permite uma integração abrangente de sinal em diversas aplicações, aprimorando a adaptabilidade e a utilidade.
Os sinais de saída de comutação são gerenciados de acordo com a saída de relé, com uma capacidade nominal de contato de 5A, 250VAC ou 5A, 30VDC. Isso garante uma operação robusta e confiável, construída para suportar condições exigentes.
Erro básico: ≤1, fornecendo desempenho preciso e confiável em todas as operações, garantindo precisão excepcional e confiabilidade operacional.
O tipo de inteligência inteligente avançado possui recursos de ponta, como proteção de substituição de emergência ESD, comunicação de ônibus, Bluetooth, controle sem fio e muito mais. Essa variedade de recursos oferece versatilidade incomparável e soluções abrangentes de controle.

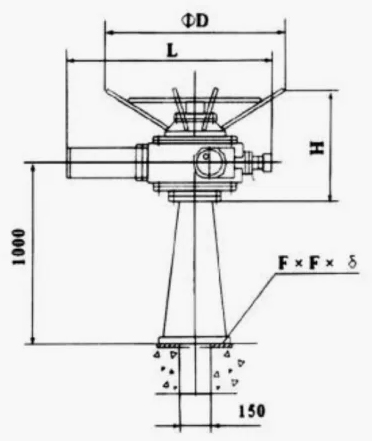

Tamanho e dimensões do tipo manual QS-Y

Modeloo	Reduzir a proporção	Pré-enterrado Φd1	Diâmetro do parafuso φd
QS-1T	01:02	φ100	φ32
QS-2T	01:02	φ100	φ42
QS-3T	01:02	φ150	φ44
QS-4T	01:04	φ150	φ44
QS-5T	01:04	φ150	φ44

QS Tipo de talha elétrico e dimensões
